내측 마이크로미터 읽는법, 아직도 헷갈리시나요? 구멍이나 홈의 안쪽 지름(내경)을 0.01mm 단위로 정밀하게 측정하는 방법, 핵심만 쏙쏙 알려드립니다!



작업 현장이나 정밀한 취미 생활에서 구멍의 안쪽 지름, 즉 '내경'을 재야 할 때가 종종 있죠. 캘리퍼스로는 어쩐지 정밀도가 아쉽고, 막상 내측 마이크로미터를 손에 들었는데 눈금 읽는 게 외측이랑은 또 달라서 당황하셨던 경험, 혹시 없으신가요?

저도 처음엔 슬리브가 어떻고 심블이 어떻고... 용어도 낯설고 눈금도 헷갈려서 한참을 헤맸답니다. 하지만 정확한 측정이 품질의 기본이잖아요? 오늘은 저와 함께 내측 마이크로미터의 정확한 명칭부터 눈금 읽는 법, 그리고 주의사항까지 확실하게 알아보겠습니다. 이것만 알면 여러분도 '측정 전문가' 소리 들으실 수 있을 거예요! 😊



내측 마이크로미터, 왜 필요할까요? 🤔

이름 그대로, 내측 마이크로미터는 구멍의 안쪽 지름(내경)이나 홈의 폭처럼 안쪽 치수를 정밀하게 측정하기 위해 특별히 설계된 도구입니다. 일반적인 외측 마이크로미터가 물체의 바깥쪽 두께나 지름을 재는 것과는 정반대의 역할을 하는 셈이죠.

물론 캘리퍼스의 내측 조(Jaw)를 사용해서 잴 수도 있지만, 캘리퍼스는 보통 0.02mm~0.05mm 정도의 정밀도를 가집니다. 하지만 엔진 실린더, 베어링 하우징처럼 0.01mm 단위의 초정밀 가공이 필요한 부품이라면 캘리퍼스로는 한계가 명확하죠. 이럴 때 바로 내측 마이크로미터가 활약하게 됩니다.

💡 알아두세요!
내측 마이크로미터는 크게 캘리퍼스형, 봉(Rod)형, 3점식 등 여러 종류가 있습니다. 사용법과 눈금 읽는 법의 기본 원리는 비슷하지만, 형태와 측정 방식에 따라 약간의 차이가 있을 수 있습니다. 오늘은 가장 기본이 되는 봉형(또는 캘리퍼스형)을 기준으로 설명해 드릴게요.



핵심 명칭, 이것만 알면 절반은 성공! 📊

눈금을 제대로 읽으려면 각 부분이 무슨 역할을 하는지 알아야겠죠? 외측 마이크로미터와 용어가 거의 같아서 익숙하실 수도 있어요.

주요 명칭과 역할

명칭	설명	역할
슬리브 (Sleeve)	고정된 몸통 부분	기본 치수 (mm, 0.5mm 단위) 눈금이 새겨져 있음
심블 (Thimble)	회전하는 부분	미세 치수 (0.01mm 단위) 눈금이 새겨져 있음
측정면 (Measuring Faces)	양쪽 끝, 측정물에 닿는 면	실제 내경과 접촉하여 치수를 측정
래칫 스톱 (Ratchet Stop)	심블 끝에 달린 작은 손잡이	일정한 측정압(힘)을 가해 오차를 줄임
클램프 (Clamp)	고정 나사 (모델에 따라 다름)	측정값을 읽을 때 심블이 움직이지 않게 고정

여기서 가장 중요한 것 중 하나가 바로 래칫 스톱입니다. 측정이 끝날 무렵 심블을 돌리지 말고 래칫 스톱을 돌려서 "딱, 딱, 딱" 소리가 2~3회 날 때까지 돌려야 합니다. 사람마다 손 힘이 다르기 때문에, 래칫 스톱을 사용해야 항상 일정한 압력으로 측정해 오차를 방지할 수 있습니다.



내측 마이크로미터 눈금 읽는 법 (3단계 공식) 🧮

자, 이제 가장 중요한 눈금 읽기 시간입니다! 외측 마이크로미터와 기본 원리는 같지만, 기준이 되는 부분이 조금 다를 수 있습니다. 이 3단계만 기억하세요.

📝 내측 마이크로미터 읽기 3단계

1단계: 슬리브의 정수(mm) 읽기

• 심블의 왼쪽 끝(경계면)이 슬리브의 가로 기준선 윗부분 눈금 중 몇 mm를 지났는지 확인합니다. (예: 13mm)

2단계: 슬리브의 0.5mm 읽기

• 심블의 끝이 1단계에서 읽은 정수 눈금의 아래쪽 0.5mm 눈금을 지났는지 확인합니다.
• 지났으면 0.5mm를 더하고, 지나지 않았으면 더하지 않습니다.

3단계: 심블의 눈금(0.01mm) 읽기

• 슬리브의 가로 기준선과 정확히 일치하는 심블의 눈금을 읽습니다.
• 심블은 한 바퀴가 0.5mm (50등분)이므로, 눈금 하나는 0.01mm입니다. (예: '28'과 일치하면 0.28mm)

최종 값 = (1단계 정수 값) + (2단계 0.5mm 값) + (3단계 심블 값)

말로만 들으면 헷갈리시죠? 실제 예시를 보면서 적용해 보겠습니다.

사례 주인공의 상황

• 1단계 (슬리브 윗금): 심블 끝이 '16mm' 눈금을 확실히 지났습니다. → 16 mm
• 2단계 (슬리브 아랫금): 16mm 눈금 아래의 0.5mm 선이 보입니다. (심블 끝이 지나쳤습니다.) → 0.5 mm
• 3단계 (심블 눈금): 슬리브의 가로 기준선이 심블의 '38' 눈금과 정확히 일치합니다. → 0.38 mm

최종 결과

- 합산: 16 mm + 0.5 mm + 0.38 mm = 16.88 mm



정확한 측정을 위한 필수 주의사항 👩‍💼👨‍💻

눈금 읽는 법을 마스터했어도, 측정 습관이 잘못되면 오차가 발생하기 쉽습니다. 다음 네 가지는 꼭 기억해주세요!

⚠️ 주의하세요!

• 영점 확인 (Zero Setting): 측정 전, 기준이 되는 링 게이지(Ring Gauge)나 마스터 게이지를 사용해 영점이 맞는지 반드시 확인하고 교정해야 합니다.

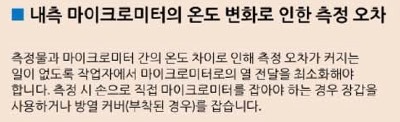

• 온도 일치: 측정물과 마이크로미터의 온도가 다르면 열팽창/수축으로 오차가 생깁니다. 가능한 온도를 맞추고, 측정 시 손의 체온이 전달되지 않도록 빠르게 측정합니다.

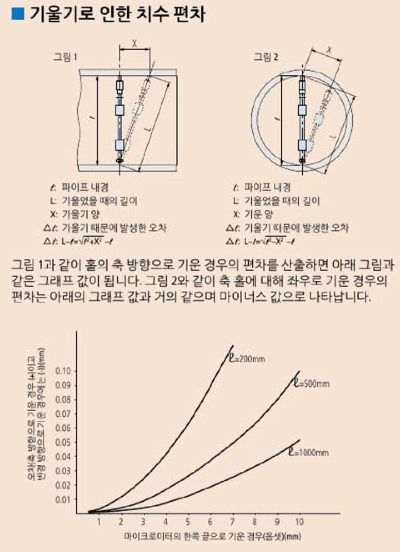

• 정확한 자세: 마이크로미터를 구멍의 축과 직각으로 정확히 삽입해야 합니다. 약간 흔들어보면서 가장 짧게 측정되는 지점을 찾아야 합니다. (3점식은 자동 구심 기능이 있어 편리함)
• 래칫 스톱 사용: 과도한 힘은 측정면을 망가뜨리고 값을 부정확하게 만듭니다. 꼭 래칫 스톱을 사용해 일정한 압력으로 측정하는 습관을 들이세요!



마무리: 핵심 내용 요약 📝

내측 마이크로미터 읽는 법, 다시 한번 정리해볼까요? 처음엔 낯설어도 몇 번만 연습해보면 금방 익숙해지실 거예요.

1. 명칭 숙지: 기준이 되는 '슬리브'와 미세 눈금 '심블'의 역할을 이해하는 것이 첫걸음입니다.
2. 읽는 순서: ① 슬리브 윗금(mm) → ② 슬리브 아랫금(0.5mm) → ③ 심블 눈금(0.01mm) 순서대로 찾아 더합니다.
3. 필수 습관: 측정 전 영점 확인, 측정 시 래칫 스톱 사용은 정확도를 위한 필수 습관입니다!



💡

내측 마이크로미터 핵심 요약

✨ 첫 번째 핵심: 슬리브(mm) + 심블(0.01mm) 조합으로 읽습니다.

📊 두 번째 핵심: 래칫 스톱을 사용해 '딱딱' 소리가 날 때까지 돌려 일정한 압력을 유지하세요.

🧮 세 번째 핵심:

최종 값 = 슬리브(mm) + 슬리브(0.5mm) + 심블(0.01mm)

👩‍💻 네 번째 핵심: 측정 전 영점 확인은 오차를 줄이는 가장 중요한 습관입니다.

정확한 명칭과 3단계 공식을 기억하면 정밀 측정이 쉬워집니다.

자주 묻는 질문 ❓

Q: 3점식 내측 마이크로미터는 어떻게 읽나요?

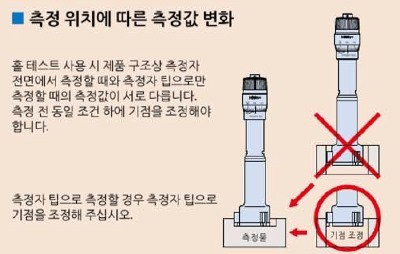

A: 3점식은 3개의 측정자가 동시에 움직여 자동으로 중심을 잡아주어 더 편리합니다. 기본 원리는 슬리브와 심블을 읽는 것이 비슷하지만, 측정 범위가 넓고 모델별로 눈금 체계가 다소 다를 수 있습니다. 특히 디지털이 아닌 아날로그 방식은 0.005mm 단위까지 읽어야 하는 경우도 있어, 제공되는 매뉴얼을 참고하는 것이 가장 정확합니다.

Q: 0.5mm 눈금이 심블 끝에 걸쳐 애매하게 보여요.

A: 아주 좋은 질문입니다! 심블 끝이 0.5mm 선을 지났는지 애매할 때는 심블의 눈금을 확인해보세요. 만약 심블 눈금이 '0' 근처(예: 0~5)라면 0.5mm 선을 막 지난 것이고, '45' 근처(예: 45~49)라면 0.5mm 선에 거의 도달한 것입니다. (이는 외측 마이크로미터에서도 동일하게 적용되는 팁입니다.)

Q: 캘리퍼스의 내측 조로 재면 안 되나요?

A: 물론 간단한 확인 용도로는 사용할 수 있습니다. 하지만 캘리퍼스의 내측 조는 구조적으로 마이크로미터보다 정밀도가 낮습니다. 특히 작은 구멍이나 깊은 구멍일수록 측정 오차가 커지기 쉽습니다. 0.01mm 단위의 정밀한 공차 관리가 필요하다면 반드시 내측 마이크로미터를 사용해야 합니다.

Q: 측정 범위보다 큰 구멍은 어떻게 측정하나요?

A: 봉(Rod)형 내측 마이크로미터의 경우, 측정 범위를 확장할 수 있는 '연결 로드(Extension Rod)'를 함께 제공하는 경우가 많습니다. 기본 본체에 맞는 길이의 로드를 연결하여 더 큰 내경도 측정할 수 있습니다.

Q: 디지털 내측 마이크로미터는 어떤가요?

A: 디지털 방식은 눈금을 읽을 필요 없이 액정 화면에 수치가 바로 표시되어 매우 편리하고 빠릅니다. 읽기 오류(Reading Error)를 원천 차단할 수 있죠. 다만, 가격이 아날로그 방식보다 비싸고 배터리 관리가 필요하다는 점을 고려해야 합니다.

이제 내측 마이크로미터를 봐도 당황하지 않고 자신 있게 눈금을 읽으실 수 있겠죠? 정밀 측정의 기본은 올바른 도구 사용법과 꼼꼼한 확인 습관입니다. 오늘 배운 내용이 여러분의 작업에 큰 도움이 되길 바랍니다.

혹시 현장에서 사용하는 특별한 팁이나 궁금한 점이 있다면 언제든 댓글로 남겨주세요~ 😊
